FFC扁平排線規格怎么分類？
- 作者: 陳中強
- 來源: 康爾美ffc排線
- 日期 : 2020-07-10
關于FFC扁平排線的分類，從不同的角度有很多種分類方法：
一.按照FFC扁平排線的補強板及金手指的位置及樣式分類：
可以分為A型、B型、C型、D型、E型、F型、G型。不同的FFC扁平排線型號主要是參考ffc排線兩端補強板與線口相對位置，以及線口處銅線所呈現的樣式。
二.按照FFC扁平排線的間距分類：
FFC排線任意相鄰的兩根銅線中心線的距離叫作“FFC排線間距”，根據間距的不同可以將行業上ffc扁平排線分為：
0.5mm、1.0mm、1.25mm、1.27mm、2.0mm、2.54mm等。不同間距的ffc扁平排線的銅線寬度是不一樣的，一般排線間距越寬，排線間距也越大，ffc排線間距與ffc排線導體寬度呈現正相關性,本站（m.27hz.com）有一篇ffc排線導體規格對這個問題說的非常清楚。
三.按照FFC扁平排線厚度分類：

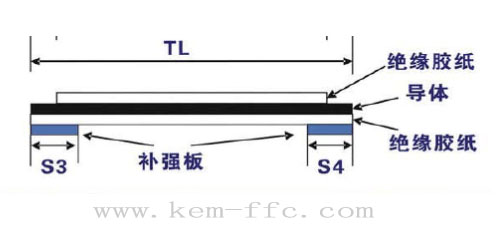

FFC扁平排線是由上下兩層熱熔膠膜加上一層鍍錫扁平銅線在高溫輪下壓合而成，根據ffc柔性軟排線的線身厚度分類可將ffc扁平排線分為：0.12mm、0.136mm、0.138mm、0.155mm、0.17mm、0.21mm、0.22mm、0.26mm、0.3mm等。這個厚度分類
就是上下兩層膠膜與中間銅線的總厚度，由這三者組合可以分化出上述這么多種不同線身厚度的ffc軟排線，不過需要注意：厚銅線一般搭配厚膠膜，因為FFC扁平排線的銅線只有嵌入到膠膜的膠層中，這樣壓合而成的FFC軟排線紋路才清晰，附著力才能達標。
